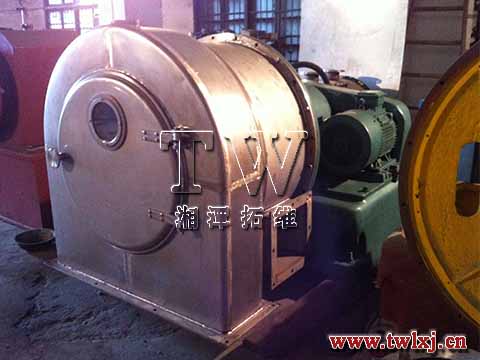

HY800-NA臥式活塞推料離心機檢修技能要求
HY800-NA臥式活塞推料離心機是一種連續操作過濾離心機。能在全速運轉下,連續進行進料、分離、洗滌、卸料等工序。具有連續操作、運轉平穩、操作簡便、生產能力大、洗滌效果好、濾餅含濕率較低等特點。適合分離含固相物粒度大于0.1mm,濃度大于40%的懸浮液。適用于化工、化肥、制堿、制鹽等行業,特別適用于碳酸氫銨、氯化銨、芒硝、棉花籽酸洗等固液分離。
1、拆前端部分
拆進料管、前機殼、壓蓋、布料斗、中機殼、拆下后,從轉鼓過濾孔中伸入起子撬動篩網,向轉鼓后移動,移出部分用篩網緊箍抱緊后、繼續撬動,拆下后,輕放地上,將吊裝工具裝在推料盤上的兩個卡子上用螺栓壓緊。
擰掉推桿上壓住推料盤的擋板螺栓,將擋板卸下,裝上拆卸壓板,頂推桿端面,擰動拆卸板螺栓,將推料盤拆下拉出,再用鉤頭扳手擰松主軸圓螺母,用拆卸板將轉鼓拆下拉出。
2、拆后端部分
要先拆去完 全罩,移動主電機拆下進油管,取下三角帶,拆三角帶輪,油缸蓋、將活塞連同推桿從后面拆出,拆下油缸體。
3、活塞推料離心機注意事項
1、標記,轉鼓與壓蓋、布料斗和推料盤、螺栓也應做好標記,以防止動平衡破壞。
2、離心機篩網拆卸時與轉鼓上對應標記,以免壓條遮住轉鼓一的過濾孔。
3、拆推料盤時,應用塞尺檢查推料盤輪緣與轉鼓(Ф800)之間的間隙要保住前后軸承是否磨損。
4、拆卸油缸活塞時,應用塞尺檢查油缸與宎塞任一直徑方向的總間隙和單邊的間隙。
5、軸承用鈉基脂潤滑油,一般電機用鋰基脂潤滑油。
6、推料盤輪緣與轉鼓(Ф800單邊間隙<0.15㎜以下時,應考濾裝換前后軸套。
7、活塞與油缸的任一直徑方向的總間隙>0.22㎜以上時,應考濾裝換活塞或油缸。
8、主軸與油缸連接后,油缸內表面的徑向跳動應≤0.03㎜。
9、推料次數≥40次/分 行程38-40㎜ 主軸承溫度≤65℃。
10、振動烈度≤11.2㎜/S。
HY800-NA臥式活塞推料離心機的檢修主要包括以下四個部分:
一、轉鼓
轉鼓上的裂紋、點蝕等缺陷可采用補焊修補;補焊的總長度不應超過轉鼓上焊縫總長度的6%;焊縫應用放大鏡進行宏觀質量檢查,不應有氣孔、夾渣、裂紋等缺陷;焊縫咬邊深淺度應不大于0.3mm。同一處的焊縫允許修補次數,不銹鋼為1次,碳鋼為2次;修補的焊縫較長時,轉鼓要經熱處理和校驗靜平衡。轉鼓壁厚減薄1/4時,應予以裝換;裝換的轉鼓,一般應將轉鼓與主軸前后段(包括活塞油缸)、濾網、迷宮密封等組裝在一起進行動平衡校驗。為保 證動平衡能達到較理想型,組裝時應將轉鼓口密封圈固定螺釘分別進行稱重,每1件質量差應不大于3g。濾網板條共6塊,每塊的篩系根數應相等,縫隙寬度應相同,對稱安裝濾網的質量應相等。轉鼓的圓度誤差和徑向跳動,都應不大于0.0002D(D為轉鼓內徑)。
二、空心主軸
空心主軸應進行探傷檢查,不得有裂紋、腐蝕等缺陷;主軸上的缺陷,不準修補。主軸中 心線的不直度,不應大于0.01mm;空心主軸上的各加工配合面的表面粗糙度應不粗于1.6。
三、回轉體的組裝要求
1、組裝轉鼓與主軸時,應保 證空心主軸的錐形軸頭與轉鼓的內孔錐面配合良好,接觸面在主軸的長度方向不少于65%,圓周方向不少于85%,在靠大端軸向全長1/4長度內的圓周上應達90%,經規定不允許只在錐體的小頭端貼合。在轉鼓內,連接轉鼓與空心主軸的蓋冒螺母下面應裝有止動墊片,并用止動墊片將蓋冒螺母鎖緊,目的是將轉鼓固定住不讓有松動。
2、主軸頸與軸承的配合采用D/gb配合;軸承按標準規則裝到緊靠軸肩的位置,如用熱套組裝,油浴溫度應為100~120℃。
3、活塞裝入油缸中的裝配間隙應為0.026~0.060mm,若間隙過大,液壓油易泄漏,并使推料速度下降。因磨損使活塞裝在油缸中的間隙超標時,可將活塞外圓車毛,用銅堆焊后再精加工至需要的尺寸。
4、轉鼓和主軸裝配好后,轉鼓端部的徑向跳動量應不大于0.16mm。
四、液壓控制系統
該系統一般磨損較小,檢修中主要對系統各部分進行嚴格的清洗,以保 證油路順暢;檢修時,需檢查各滑閥的閥芯的閥腔中的間隙,其值應控制在0.06~0.08mm范圍內,并能自由轉動,若不符合要求應裝換;耐油橡膠密封環在每次檢修時都應裝換;檢查油質,不符合要求的應換上新的合格用油。
不管是湘潭拓維離心機提供商,還是其他離心機機械制造商。尋找好的市場對離心機類的公司都可能成為很大的考驗,而一旦找到以后,就開始了維護和發展它的過程。對新的生產科技的大量投資、開發技能訣竅、關注產品質量以及與供給商緊密合作,這些戰略使湘潭拓維離心機在市場競爭中始一直于一位。
潭拓維離心機有限公司是一家集離心機配件、離心機篩網、單級活塞推料離心機、雙級活塞推料離心機,臥式活塞推料離心機及離心機維修服務的企業,其中離心機篩網是離心機使用過程中較大的消耗品之一,屬于易損件。湘潭拓維離心機采用國際上新發展起來的銑床銑制工藝,其加工工藝要求高,工續很是復雜,所生產出的活塞推料離心機篩網,具有網隙均勻、表面高光潔、磨擦阻力小,裝拆方便、防腐蝕強等優點。公司是一個蓄積深厚的設計團隊,前衛的生產、檢驗設備,精良的科技員工,完善的服務人員,讓我們在不斷努力的十多年后成為客戶心中滿意的離心機篩網生產廠家。我公司篩網材質可以根據客戶具體要求定制,您可以根據自己物料的腐蝕性能選擇適合的材質。

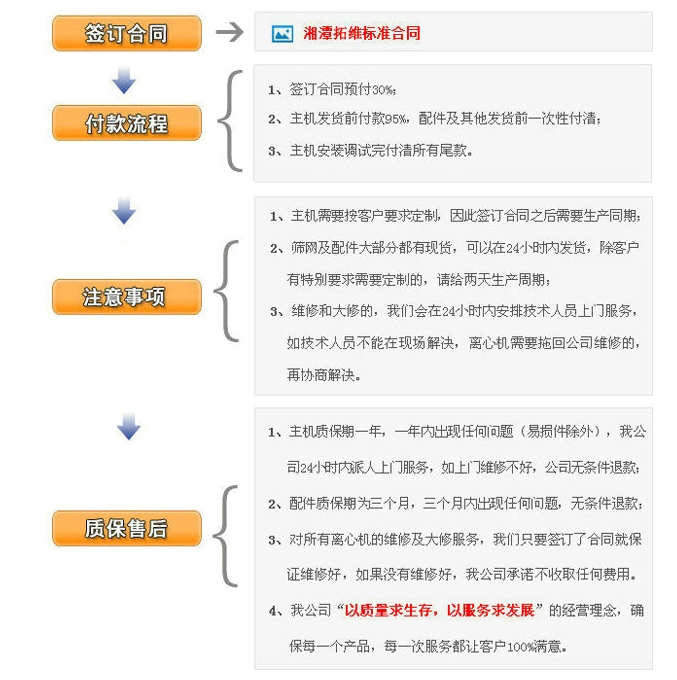

湘潭拓維離心機服務流程:
