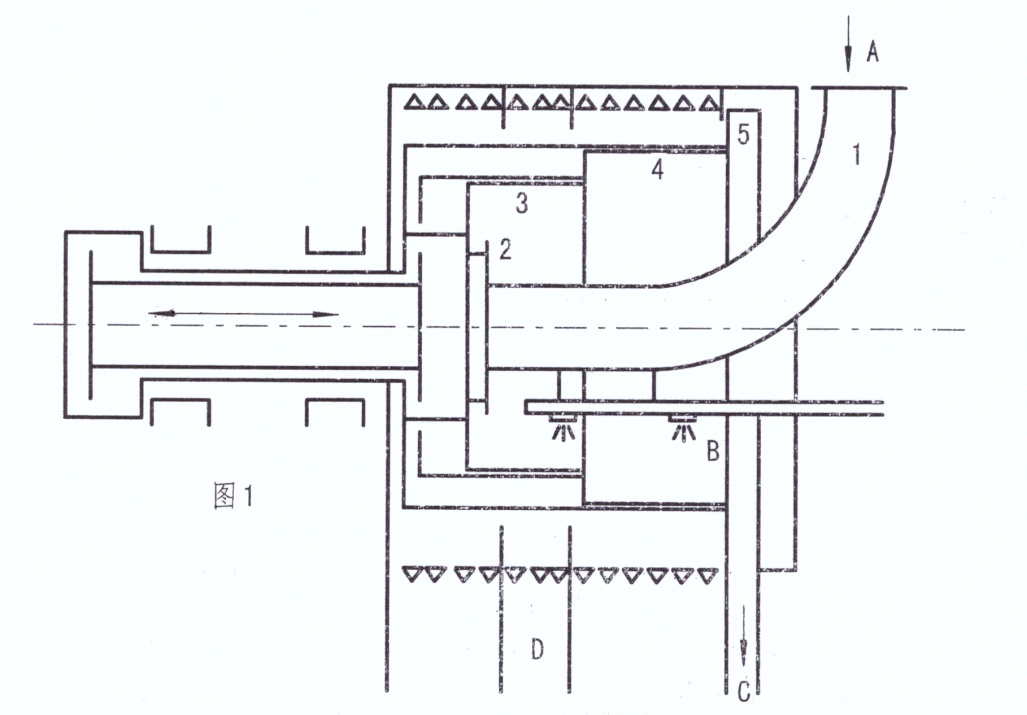

工作原理(如圖1):
轉鼓3、全速旋轉后,將要分離的懸浮液通過進料管1連續進入裝在外轉鼓4上的圓形布料盤2上,在離心力的作用下,懸浮液沿圓周均勻地甩到安裝在轉鼓3內的篩網上,大部分液相經篩網網孫和內轉鼓壁孔甩出轉鼓,而固相則被留在篩網上形成環狀濾渣層,通過轉鼓的回程將濾渣沿轉鼓軸向向前推移一段距離,當內轉鼓進程時,空出的篩網網面又形成新的濾渣層,隨著內轉鼓的往復運動,濾渣層依次向前推移,并進一步干燥,最后濾渣被推至外轉鼓4,濾渣松散后重新布料,使濾渣在外轉鼓更進一步被干燥,最后濾渣被推出外轉鼓,進入集料槽5,通過安裝在外轉鼓的刮刀,把濾渣從切線方向經機殼出料口卸出機外;若濾渣需要在機內洗滌,洗滌液通過洗滌管或其它沖洗設備連續地分布在濾渣屋上,分離出的母液壓連同洗滌液收集在機殼內由排液口排出,在客戶有特別要求時,線母液和洗滌液也可以分別收集排出。
離心機回轉體的旋轉運動由電機驅動,內轉鼓的往復運動則是由液壓系統驅動。
1、進料管 2、布料盤 3、內轉鼓
4、外轉鼓 5、集料槽
A、物料進口 B、洗水管 C、排出固體 D、排出液體
