之前我們說了HR500NB離心機的離心原理以及怎么運輸保存,今天我們來說另外一個也很重要的問題,就是這個離心機應該怎么安裝,機器的安裝具體向下看:
1、抗振座
離心機轉鼓內物料的不均勻分布如操作過程中的不規則加料,推料機構的周期性軸向碰撞都會產生相當大的不平衡力,這種不平衡力可能使建筑物產生振動而損壞,環境的振動也會使人不舒服,因此安裝離心機必須采用抗振座。
抗振座就地制作,結構尺寸和制作方法及機器安裝見附圖(HR500-NB基礎)。
2、基礎
2.1、基礎應由具有設計制造承受動負荷基礎經驗的土木工程師完成。
2.2、如果離心機安裝在現有建筑物或現有的基礎上,必須進行校核,必要時應進行改造或強化。
2.3、用于地基計算的數據如下:見圖三、表一、表二
2.4、責任土木建筑工程師應校核下述諸點: (a)、由動載荷和靜載荷產生的應力。 (b)、振動振幅。 使其在允許的限度內。 (c)、應絕對避免基礎或與基礎相聯的建筑物與離心機產生共振。基礎的自然頻率至少比機器最大轉速高1.3倍,頻率是轉速的整數倍時,在不順利的環境下也可能是危險的,應盡可能避免。
2.5、建議: a、 離心機應盡可能安裝在較低的水平上。
b、如果離心機安裝在泥地上,應做堅固的混凝土基礎。
c、如果基礎不得不較高,而實心的基礎需要材料太多,采用盒式基礎最合適。 d、基礎和建筑物墻壁之間應留有間隙以避免把振動傳遞過去。
e、應仔細校核安裝離心機的建筑物(頂板、地板、鋼筋混凝土構件)的承載能力和振動特性,必要時設置加強桿。
2.6、責任 委托設計、計算、制作基礎的土建工程師,對其工作負有完全責任。制造離心機廠家對由于基礎偏差而產生的機器、基礎建筑物的損壞及中斷生產概不負責。
3、安裝注意事項
3.1、為了操作和維修離心機能方便進行,在離心機兩端必須留有足夠空間。
3.2、離心機上方應設置與機器軸線平行的軌道,以安裝提升裝置,加速大修工作進行。
3.3、凡與離心機相連的管子應有一節是撓性的,并應按HR500-NB離心機安裝圖所示連接各類管子。

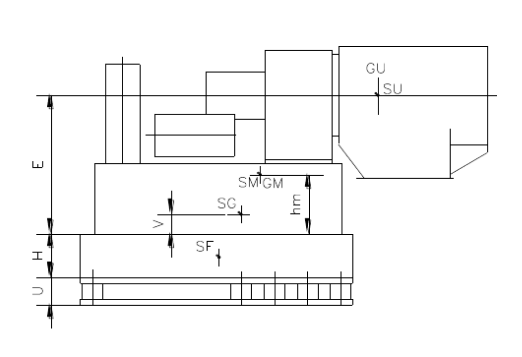

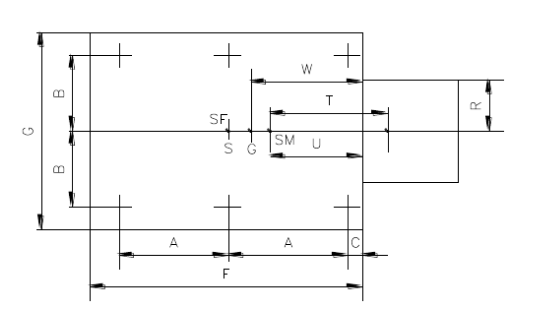

圖三

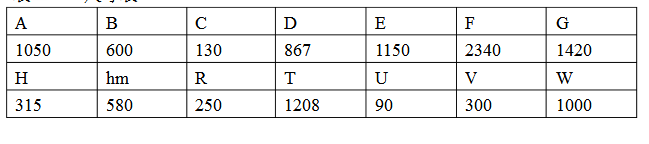

表一:尺寸表

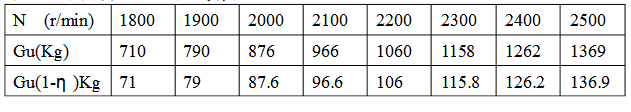

表二: 不同轉速量的不平衡力
注:GM操作時重量~4400Kg GF 抗振座重量~3000Kg
GU 不平衡力(3%物料重-0.9Kg×加速度) SM 離心機重心 SF 抗振座重心
SG 整機重心 SU 不平衡力重心
吸收不平衡力最小90%,GU(1-η)建筑物不平衡力=0.1×GU
